Installation Standards für elektrische Systeme

Facility Management: Elektrische Sicherheit » Organisation » Beurteilung Elektrische Anlagen » Zustand

EINE SYSTEMATISCHE DOKUMENTATION DER WARTUNGS- UND REPARATURMASSNAHMEN KANN HELFEN, DEN ÜBERBLICK ÜBER DEN ZUSTAND DER ANLAGEN ZU BEHALTEN

EINE SYSTEMATISCHE DOKUMENTATION DER WARTUNGS- UND REPARATURMASSNAHMEN KANN HELFEN, DEN ÜBERBLICK ÜBER DEN ZUSTAND DER ANLAGEN ZU BEHALTEN

Die Aufrechterhaltung von elektrischen Anlagen und Geräten in einem guten Betriebszustand ist sowohl für die Sicherheit der Mitarbeiter als auch für den reibungslosen Ablauf des Unternehmens von entscheidender Bedeutung. Regelmäßige Inspektionen und Wartungsarbeiten sollten durchgeführt werden, um den ordnungsgemäßen Zustand sicherzustellen.

Sicherstellung des ordnungsgemäßen Zustands elektrischer Anlagen

Ordnungsgemäßer Zustand

Elektrische Anlagen müssen gemäß den Installationsstandards in einem geordneten Zustand gewartet werden. Falls sich die Betriebsbedingungen ändern, z. B. der Standorttyp (trocken, feucht, feuer- oder explosionsgefährdet), müssen die bestehenden Systeme den anwendbaren Bauvorschriften angepasst werden.

Beurteilung: (Beispiel)

Mittelspannungssysteme:

Die Mittelspannungssysteme befinden sich in gutem Zustand. In den Z-Stationen befinden sich XY-Transformatoren. In allen Stationen werden identische Transformatoren eingesetzt, um im Schadensfall handlungsfähig zu sein. Dadurch ist es möglich, defekte Transformatoren durch einen Transformator aus einer anderen Station zu ersetzen.

Die Beleuchtung in den Räumen der Mittelspannungssysteme ist zu dunkel. Die Ausrüstung ist nicht in allen Stationen vollständig. Technisch gesehen sind die Stationen in einwandfreiem Zustand.

Anmerkung:

  • Beleuchtung überarbeiten

  • Ausstattung prüfen und anpassen

  • Checkliste mit Ausstattungsdetails erarbeiten

  • Werkzeug prüfen

  • Regelmäßiger Rundgang ist zu planen und zu dokumentieren

Beurteilung: (Beispiel)

Niederspannunganlagen:

Für jede Transformatorstation auf dem Gelände gibt es ein Niederspannungssystem. Diese sind ebenfalls in gutem Zustand. In einigen Räumen sind Statusleuchten defekt und Temperaturüberwachungsgeräte funktionieren nicht richtig. Generell wirken die Räume etwas unordentlich und schmutzig. Die Anordnung von Werkzeugen und Beschilderungen ist nicht einheitlich und vollständig.

Anmerkung:

  • Anlagen reinigen

  • Anzeige- und Statusleuchten prüfen

  • Beschilderung und Werkzeug prüfen und vervollständigen

  • Regelmäßiger Rundgang inkl. Mängelliste

Beurteilung:

Verteilungen und Schaltschränke:

Es gibt etwa XYZ Verteilungen auf dem Gelände. Insgesamt befinden sich die Verteilungen in einem zufriedenstellenden bis guten Zustand. Schaltplandokumente sind verfügbar und die Verteilungen verfügen alle über den erforderlichen Schutz gegen unbeabsichtigten Kontakt. Es gibt Verteilungen, die langsam in die Jahre kommen. In vielen Verteilungen fehlen Fehlerstromschutzschalter (RCDs). Das stationäre System wurde nicht getestet.

Anmerkung:

  • Checkliste für die Bewertung der Verteilungen erstellen

  • Verteilungen bewerten

  • Bedarf an RCD´s bestimmen

  • Prüfkonzept erarbeiten

  • Dokumentation prüfen

Beurteilung:

Stromschienen und Kabeltrassen:

Die Energieverteilung befindet sich auf einem guten Niveau. Die Stromschienen sind in gutem Zustand. Ersatzteile und Anschlussdosen sind für die Sammelschienen nicht mehr verfügbar. Kabelwege müssen teilweise überarbeitet werden. Die Potentialausgleichsverbindungen müssen umfassend überprüft werden.

Anmerkung:

  • Potentialausgleich prüfen

  • Prüfkonzept erarbeiten

Beurteilung:

Elektroinstallation:

Nochmals würde ich den Zustand als zufriedenstellend einstufen. Auf dem Gelände sind verschiedene Schaltprogramme und Beleuchtungsvarianten vorhanden. Diese sollten vereinheitlicht werden. Einige Steckdosen und Lichtschalter sind nicht beschriftet, was die Fehlersuche im Fehlerfall erschwert. Trotz der Kaffeemaschinen und ausgestatteten Küchenzeilen sind in vielen Büros zusätzliche Kaffeemaschinen und Wasserkocher zu finden. Der Betrieb dieser Geräte birgt ein erhöhtes Brandrisiko. Die Prüfung kleiner Geräte fehlt flächendeckend (befindet sich in Bearbeitung). Stationäre Systeme wurden nicht getestet.

Die elektrischen Installationen in den Hallen entsprechen einem guten Standard. Fehlerstromschutzschalter (RCDs) müssen in den ABC-Boxen nachgerüstet werden."

Anmerkung:

  • Prüfkonzept erarbeiten

  • Begehungen planen, durchführen und nachhalten

Erhalten des ordnungsgemäßen Zustandes

Beurteilung:

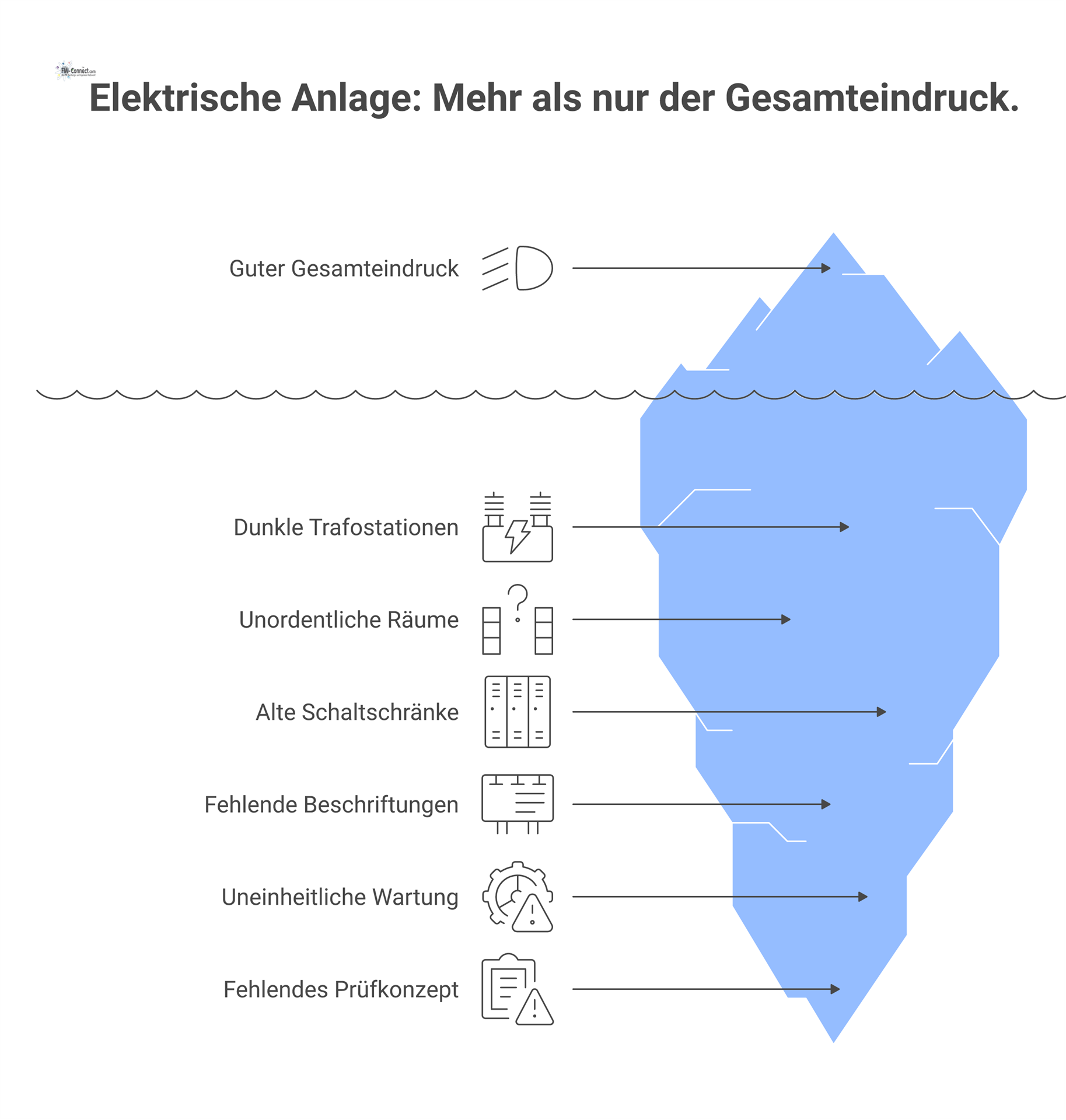

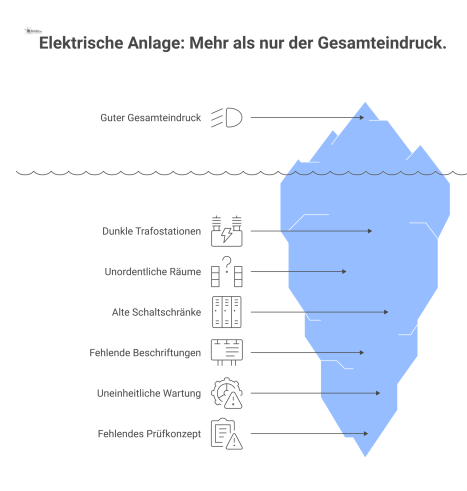

Die elektrische Anlage befindet sich in gutem Zustand. Dennoch sind in einigen Systemen technische und sicherheitsbezogene Mängel festzustellen. In den letzten Jahren wurde versäumt, Verteilersysteme zu rehabilitieren oder nachzurüsten. Regelmäßige Inspektionen zur frühzeitigen Mängelerkennung finden nicht statt. Gesetzlich vorgeschriebene Messungen werden nicht konsequent durchgeführt. Stationäre Anlagen werden gemäß DGUV V3 überhaupt nicht getestet, und tragbare Geräte werden nur auf Anforderung der Abteilungen geprüft. Es gibt keinen etablierten Plan oder Konzept.

Anmerkung:

  • Begehungen Planen

  • Verteilungen bewerten

  • Maßnahmenliste erstellen

  • Messkonzept erarbeiten
