Erfasste elektrische Anlagen und Betriebsmittel

Die DGUV-Vorschrift verwendet ein weites, funktionales Anlagenverständnis. In §2 Abs.1 heißt es, elektrische Betriebsmittel seien alle Gegenstände, die dem Anwenden elektrischer Energie (z.B. Erzeugen, Fortleiten, Verteilen, Speichern, Messen, Umsetzen, Verbrauchen) oder dem Übertragen und Verarbeiten von Informationen dienen. Dieses breite Verständnis umfasst folglich nicht nur Stromkreise, sondern auch Elemente der Kommunikation und Automatisierung. Beispielsweise fallen darunter auch Komponenten der Telekommunikation und IT, die fest installiert und der Betriebssteuerung dienen. Für das Facility Management bedeutet dies: Abgedeckte Anlagen reichen über die klassische Stromverkabelung hinaus und schließen beispielsweise auch fest installierte Brandmelde-, Überwachungs- und Steuerungssysteme ein, sofern sie Teil der elektrischen Infrastruktur am Arbeitsplatz sind.

Die Kategorie der elektrischen Anlagen umfasst typischerweise ortsfeste oder stationäre Systeme, die ins Gebäude oder die Betriebsumgebung integriert sind. Nach DGUV-Definition sind stationäre Anlagen solche, „die mit ihrer Umgebung fest verbunden sind, z.B. Installationen in Gebäuden, Baustellenwagen, Containern und auf Fahrzeugen“. Demgegenüber sind nicht-stationäre Anlagen dadurch gekennzeichnet, dass sie nach Gebrauch wieder abgebaut und an einem neuen Ort aufgebaut werden (etwa provisorische Anlagen auf Baustellen).

• Stationäre (ortsfeste) Anlagen: Fest eingebaute Systeme, die dauerhaft mit dem Gebäude verbunden sind (z.B. fest verlegte Leitungen, Kabeltrassen, Deckenlampen, fest installierte Verteilerschränke).

• Nicht-stationäre Anlagen: Temporäre oder mobile Installationen, die nach Einsatz demontiert werden (z.B. elektrische Installationen in Montagezelten oder auf Baustellen).

Diese Unterscheidung schafft die Grundlage, um in der Praxis permanent installierte Infrastruktur klar von beweglichen Geräten abzugrenzen, die andernfalls gesondert zu behandeln sind. DGUV V3 fokussiert in der Regel auf ortsfeste Anlagen für wiederkehrende Prüfungen und Betriebssicherheit.

Kernmerkmal einer elektrischen Anlage ist neben dem festen Einbau, dass sie aus mehreren elektrischen Betriebsmitteln zu einem vernetzten System zusammengefügt ist. DGUV V3 betont daher die ganzheitliche Betrachtung: Elektrische Anlagen bestehen aus allen Komponenten, die gemeinsam Energie erzeugen, verteilen, schützen und verbrauchen. Erst im Zusammenspiel von Energiequelle, Netzverteilungen, Schutzorganen (Schutzeinrichtungen) und Endstromkreisen entsteht die funktionierende Anlage. Für das FM heißt das konkret, dass Prüfungen und Wartungen nicht nur auf einzelne Bauteile abzielen, sondern das gesamte verknüpfte System (inklusive Schutzmaßnahmen und Steuerungselementen) im Blick behalten werden muss. Nach DGUV entsteht eine Anlage durch den „Zusammenschluss elektrischer Betriebsmittel“ – diese Vernetzung ist Maßstab dafür, welche Asset-Gruppen in die Kategorie der elektrischen Anlagen fallen.

Die feste elektrische Infrastruktur umfasst das fest installierte elektrische Rückgrat eines Gebäudes, Werks oder Betriebsgeländes. Praktisch meint dies das eingebaute Stromnetz, das Beleuchtung, Steckdosen, Maschineneinspeisungen und sonstige gebäudebetriebliche Systeme mit Energie versorgt. Typische Komponenten sind Hauptanschlüsse und -verteilungen, Unterverteilungen, fest verlegte Stromkreise, Leitungswege (Kabelkanäle, Trassen) sowie die zugehörigen Schutzeinrichtungen (z.B. Fehlerstromschutzschalter, Sicherungskästen).

Diese Infrastruktur bildet die Basisschicht der elektrischen Sicherheit am Arbeitsplatz. DGUV-Vorgaben beziehen sich ausdrücklich auf ortsfeste Anlagen in Gebäuden, sodass gerade diese eingebaute Infrastruktur im Fokus der Prävention steht. Aus Betreiberperspektive ist sie zentral, da von ihr alle anderen elektrischen Verbraucher versorgt werden. Ein Versagen in diesem Grundnetz kann zu Stromausfall, Brandgefahr oder Gefahrensituationen führen, weshalb sie konsequent in den Anwendungsbereich von DGUV V3 fällt.

Im Facility Management wird die feste elektrische Infrastruktur als betriebsinternes Kapital betrachtet, das systematisch instandgehalten werden muss. Dies umfasst beispielsweise die Erstellung von Wartungsplänen, das Monitoring von Leistung und Kapazität sowie Maßnahmen zum vorbeugenden Austausch überalter Komponenten. Gemäß DGUV V3 sind elektrische Anlagen regelmäßig durch Elektrofachkräfte zu prüfen (etwa alle vier Jahre bei ortsfesten Anlagen), um ihren einwandfreien Zustand sicherzustellen.

• Lebenszyklus-Governance: Planung von Revisionen, Stillständen und Erneuerungen in Abhängigkeit von Alter und Zustand der Anlagen.

• Defektmanagement: Schnelle Beseitigung erkannter Mängel oder Störungen, um Gefährdungen auszuschließen (DGUV verlangt, die Anlage bei Fehlern außer Betrieb zu nehmen und zu reparieren

• Dokumentation/Audit: Führung umfassender Prüfprotokolle und Wartungsnachweise, um gegenüber Aufsichtsbehörden und Versicherern jederzeit belegen zu können, dass die Anlagen vorschriftsgemäß betrieben werden.

Dieser FM-Orientierung liegt die Forderung der DGUV V3 zugrunde, dass Elektroanlagen nur sicherem Zustand betrieben werden dürfen. Die feste Infrastruktur ist somit fester Bestandteil der Gefährdungsbeurteilung und Sicherheitsorganisation im Gebäudebetrieb.

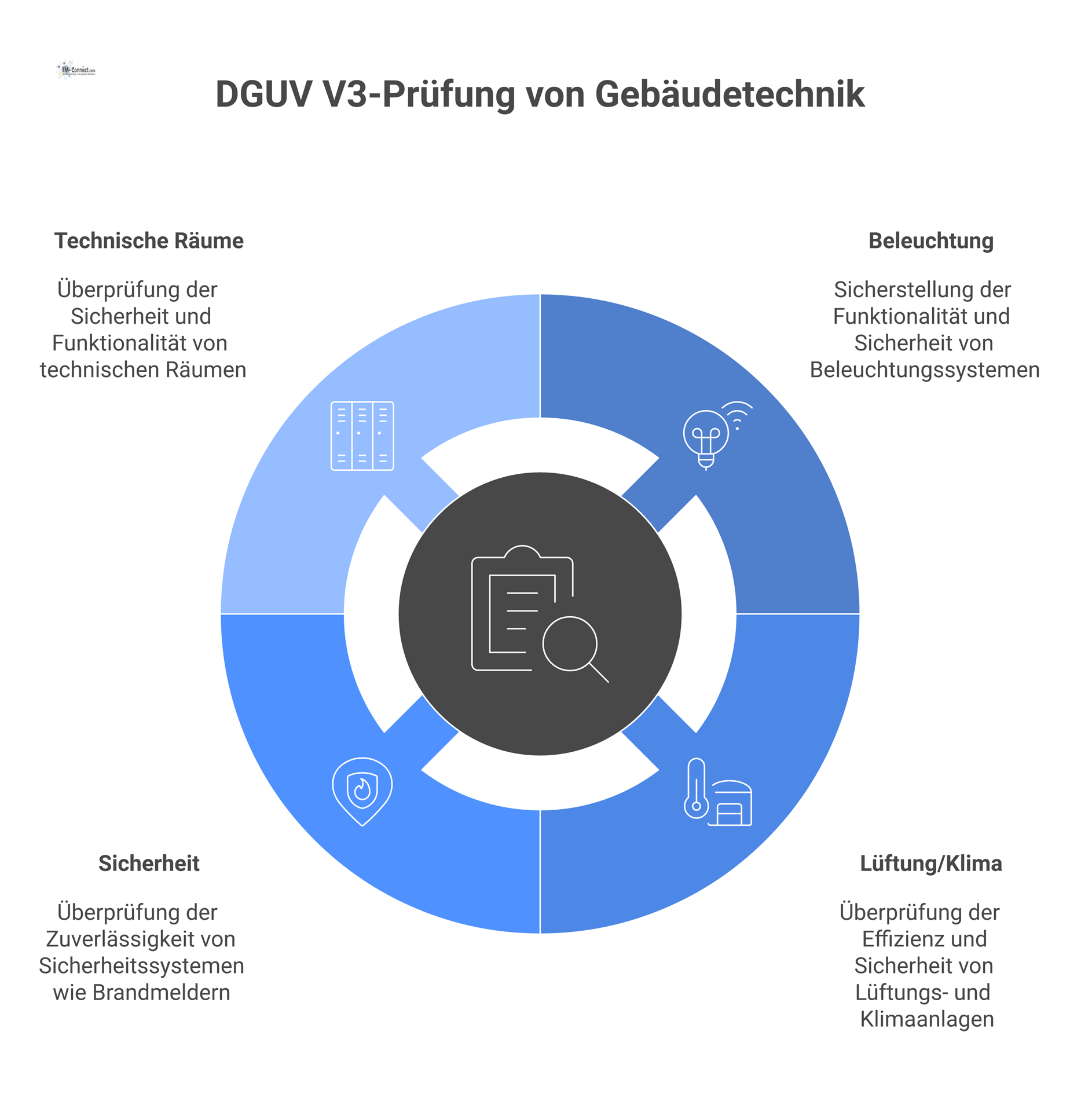

DGUV V3 erstreckt sich auch auf die fest installierten elektrischen Systeme der technischen Gebäudeausrüstung. Hierzu gehören alle Anlagen, die den Kernbetrieb des Gebäudes unterstützen und über elektrische Energie versorgt werden.

• Beleuchtungssysteme: Fest montierte Deckenleuchten, Notbeleuchtung, Fluchtwegbeleuchtung.

• Lüftungs- und Klimasysteme: Elektrische Steuerungen und Antriebe für Lüftung, Klimaanlagen und Wärmepumpen.

• Sicherheits- und Kommunikationsanlagen: Brandmelde- und Einbruchmeldesysteme, Sprechanlagen und fest installierte Daten-/IT-Verkabelungen in Serverräumen.

• Technische Räume: USV-Anlagen, Ladegeräte, Antriebe und Pumpen für Gebäudeleittechnik oder Haustechnik.

Diese gebäudetechnischen Systeme sind Teil der allgemeinen elektrischen Infrastruktur, da sie über fest verbaute Kabel und Schaltanlagen betrieben werden. Sie sichern den laufenden Betrieb und den Personenschutz (z.B. bei Stromausfall oder Brand). Alle fest angeschlossenen Stromkreise, die für den Betrieb dieser Systeme notwendig sind, fallen somit in den Prüf- und Anwendungsbereich von DGUV V3.

Für das Facility Management sind die gebäudetechnischen Systeme von zentraler Bedeutung, da sie die Schnittstelle zwischen elektrischer Sicherheit und Gesamtleistung des Gebäudes bilden. Eine sichere elektrische Versorgung dieser Systeme gewährleistet Nutzerschutz und Betriebsfortführung (z.B. Lüftung bei Produktionsprozessen, Sicherheitsbeleuchtung bei Ausfällen). Die Regelung greift hier nicht, weil es sich um eine besondere Kategorie (z.B. Heizungs- oder Lüftungstechnik) handelt, sondern weil jede elektrisch betriebene Anlage in einem Gebäude als vernetzte elektrische Ausrüstung zu behandeln ist. DGUV V3 gilt für diese Systeme allein aufgrund ihrer Konstruktion: Sie bestehen aus Elektro-Betriebsmitteln, die verbunden sind und elektrische Energie nutzen oder steuern. In der Praxis bedeutet dies, dass bei DGUV-V3-Prüfungen alle entsprechenden kabelgebundenen Komponenten im Rahmen der technischen Gebäudeausrüstung mit berücksichtigt werden. Dies steht im Einklang mit der DGUV-Definition elektrischer Anlagen und Betriebsmittel.

Energieverteilungssysteme bilden eine der wichtigsten Unterkategorien der elektrischen Anlagen unter DGUV V3. Sie umfassen die gesamte Verkettung der Stromverteilung im Betrieb – von den Einspeisepunkten bis zu den einzelnen Endstromkreisen.

• Einspeisungsschnittstellen: Hausanschlüsse, Transformatoren, Hauptzähler.

• Haupt- und Unterverteilungen: Schaltanlagen, Verteilerschränke, Sekundärverteiler.

• Endstromkreise: Kabel und Leitungen zu Steckdosen, Maschinenanschlüssen, Beleuchtungskreisen.

Diese Verteilstruktur bildet die Kette, über die elektrische Energie an alle Verbraucher im Gebäude oder Werk geliefert wird. In der FM-Perspektive sind die Pläne und Bestände dieser Verteilnetze standardmäßig Teil der Anlagenbibliothek. Sie müssen ebenso wie alle anderen stationären Anlagen dokumentiert und regelmäßig gewartet werden.

Energieverteilungssysteme sind für die Arbeitssicherheit besonders kritisch: Sie beinhalten direkt Schutzeinrichtungen (Sicherungen, RCDs, Fehlerstromschutzschalter) und bestimmen das Fehlerverhalten im Notfall. Fehlerhafte Verteilungen oder mangelhafte Leitungen können direkt zu Stromschlägen, Lichtbögen oder Bränden führen.

Aus FM-Sicht sind daher Verteilernetze häufig Schwerpunktobjekte bei DGUV-V3-Prüfungen. Schon kleine Defekte in einer Hauptverteilung können weite Teile des Betriebs gefährden. Die DGUV Vorschrift schreibt vor, dass solche Anlagen fortlaufend instand gehalten werden, um jederzeit den Schutz gegen elektrischen Schlag zu gewährleisten[1]. In der Praxis bedeutet dies, dass Haupt- und Unterverteilungen routinemäßig inspiziert und auf korrekte Funktion der Schutzorgane (z.B. Erdungswiderstände, Hauptschalter) hin geprüft werden müssen, um die Betriebssicherheit zu garantieren.

Die Pipes- und Kabelsysteme sind integraler Bestandteil der elektrischen Installationsstruktur, da sie die physischen Verlegewege für Strom- und Signalleitungen bilden.

• Kabeltrassen und -pritschen: Metallschienen oder Kunststoffkanäle zur Führung von Kabelbündeln.

• Leerrohre und Installationsrohre: Rohrsysteme (z.B. flexible Leerrohre) für einzelne Kabelverlegungen in Wänden und Decken.

• Installationsschächte und Kabelkanäle: Versorgungswege unter Böden oder in Zwischendecken.

• Schutzrohre für Leitungsmanteln: Rohre zum mechanischen Schutz von Kabeln in speziellen Bereichen (z.B. Außenverlegung, Maschinenanschluss).

Alle diese Elemente tragen maßgeblich zum sicheren Stromtransport bei. Sie stellen sicher, dass Leitungen mechanisch geschützt verlegt und klar geführt sind. Aus Sicht der DGUV fallen sie unter den Anwendungsbereich von V3, weil sie der Fortleitung und Verteilung elektrischer Energie dienen. In der Instandhaltungspraxis werden Beschädigungen oder Verformungen dieser Systeme daher genauso überprüft wie die Kabel selbst, da sie sonst die elektrische Sicherheit beeinträchtigen können.

Kabel- und Rohrsysteme sind nicht bloß passive Bauelemente: Sie beeinflussen unmittelbar den Isolationsschutz und die Zuverlässigkeit der gesamten Verteilung. Beschädigte Leitungswege können etwa die Isolation von Kabeln gefährden oder im Fehlerfall einen Kurzschluss begünstigen. Ebenso können falsch dimensionierte Trassen oder fehlende Trennwände Fehlerszenarien verschärfen.

Für das Facility Management ist daher wichtig, dass auch diese Infrastrukturkomponenten in der Sicherheitsbetrachtung enthalten sind. Die Integrität von Kabeltrassen und Schutzrohren trägt dazu bei, dass elektrische Installationen wie vorgesehen funktionieren und dass Fehler sicher erkannt und abgeschaltet werden. Dieser ganzheitliche Ansatz entspricht dem DGUV-Gedanken, nach dem alle Objekte, die dem Leiten oder Verteilen von elektrischer Energie dienen, Teil der untersuchten Anlagen sein müssen.

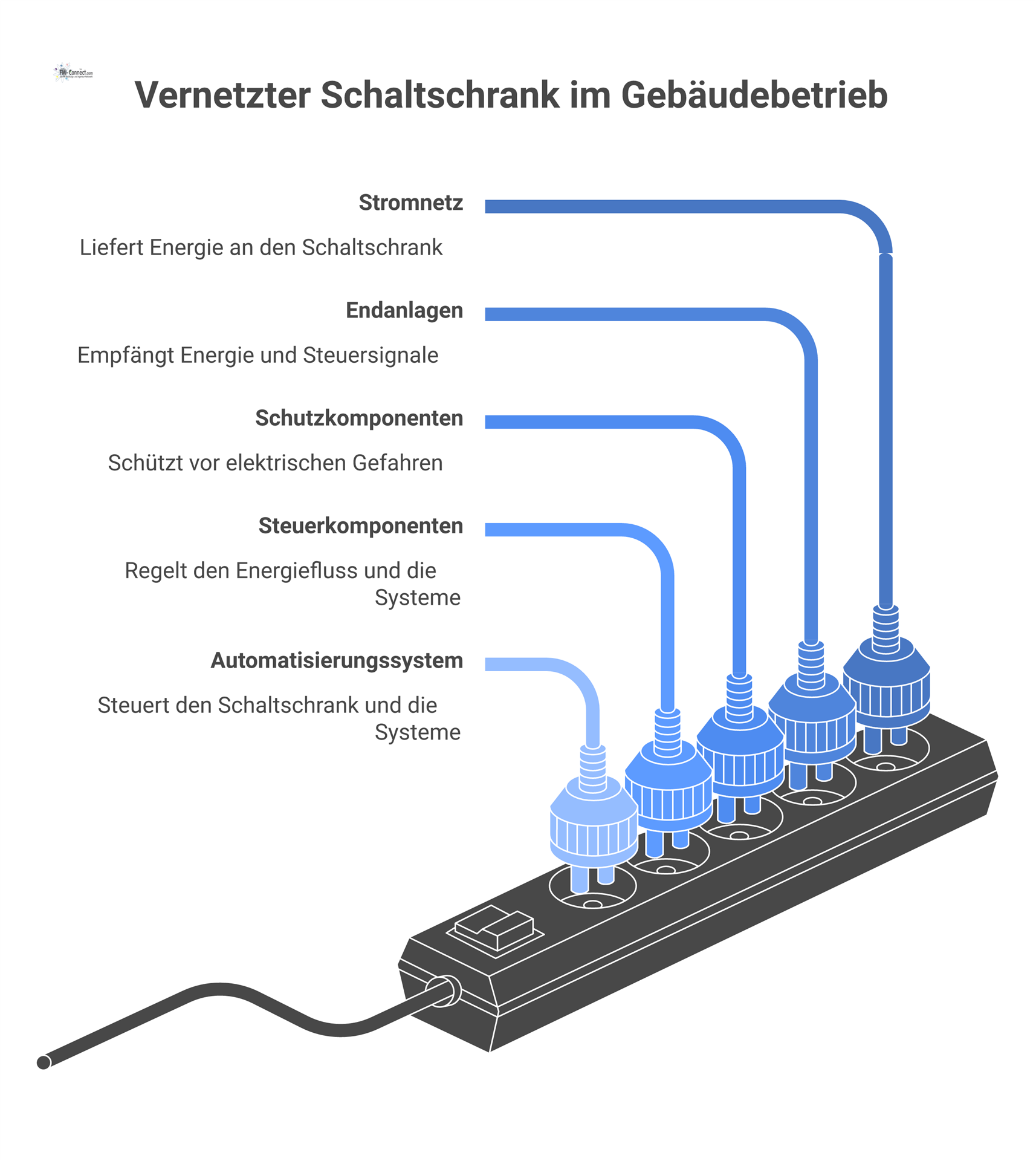

Schaltschrank-, Steuer- und Schaltanlagen sind feste elektrische Installationen, da sie typischerweise fest montiert und mit dem Energieversorgungsnetz verbunden sind. In einem Schaltschrank sind beispielsweise Leistungsschalter, Sicherungen, Schütze, Relais sowie Steuergeräte zusammengefasst. Sie übernehmen die Verteilung der Energie und den Schutz mehrerer Endstromkreise und stellen zugleich die Schnittstelle zur Steuerung dar. Da sie fest eingebaut und versorgungstechnisch an das System angeschlossen sind, zählen Schaltschränke zu den ortsfesten Anlagen im Sinne der DGUV V3. Auch Steuerungskomponenten und Relais in den Schaltschränken fallen in den Prüfumfang, da sie Teil der sicheren Betriebsinfrastruktur sind.

Ebenso relevant sind elektrische Automatisierungs- und Steuerungssysteme, sofern sie fest installiert im Gebäude oder Betrieb eingesetzt werden. Dazu gehören beispielsweise speicherprogrammierbare Steuerungen (SPS), Gebäudeleittechnik (GLT), Überwachungseinrichtungen oder fest installierte Kommunikationsanlagen (Switches, Antennen), die zur Gebäude-/Anlagensteuerung gehören. DGUV V3 definiert elektrische Betriebsmittel ausdrücklich einschließlich derer, die Informationen übertragen und verarbeiten. Somit fallen auch steuerungs- und informationsverarbeitende Installationen dann unter die Vorschrift, wenn sie Teil des betrieblichen elektrischen Systems sind. Die Funktionsfähigkeit dieser Automatisierungssysteme ist aus Sicherheitsgründen kritisch, da sie oft Notabschaltungen und Sicherheitsfunktionen steuern.

Für das Facility Management gewinnen Steuer- und Automationsanlagen zunehmend an Bedeutung. Sie bilden die Schnittstelle zwischen operativem Betrieb und Sicherheitsinfrastruktur. Beispielsweise wird über eine GLT die Lüftungsanlage geregelt und bei Ausfällen automatisch Notstrom geschaltet. Entsprechend müssen DGUV-V3-Prüfungen sicherstellen, dass neben der reinen Energieversorgung auch Steuerkomponenten korrekt funktionieren (z.B. Spannungsversorgung im Schaltschrank, geordnete Abschaltungen bei Fehlern). In der Dokumentation wird daher festgehalten, wie Steuerungen mit den Schutzsystemen verknüpft sind. Zusammenfassend gilt: DGUV V3 umfasst sämtliche fest installierten elektrotechnischen Systeme – von der Energieverteilung über Schaltschränke bis hin zur Automatisierung –, da sie alle aus elektrischen Betriebsmitteln bestehen, die gemeinsam das sichere Funktionieren der Anlage gewährleisten.
