DIE INSTANDHALTUNG DER ELEKTRISCHEN ANLAGE SOLLTE DABEI STETS UNTER EINHALTUNG DER RELEVANTEN NORMEN UND VORSCHRIFTEN ERFOLGEN, UM RISIKEN ZU MINIMIEREN
Für dies benötigen wir Spezialisten mit dem notwendigen Wissen und Erfahrung, die geplante Wartungsarbeiten durchführen und eventuell notwendige Reparaturen vornehmen können. Eine effektive Wartung ermöglicht es, mögliche Fehler frühzeitig zu erkennen und zu beheben, was zu einer höheren Verfügbarkeit und weniger Ausfallzeiten führt.
Elektrische Anlagen in Stand halten - Maßnahmen für einen sicheren Betrieb
instand halten nach DIN 31051:2019-06

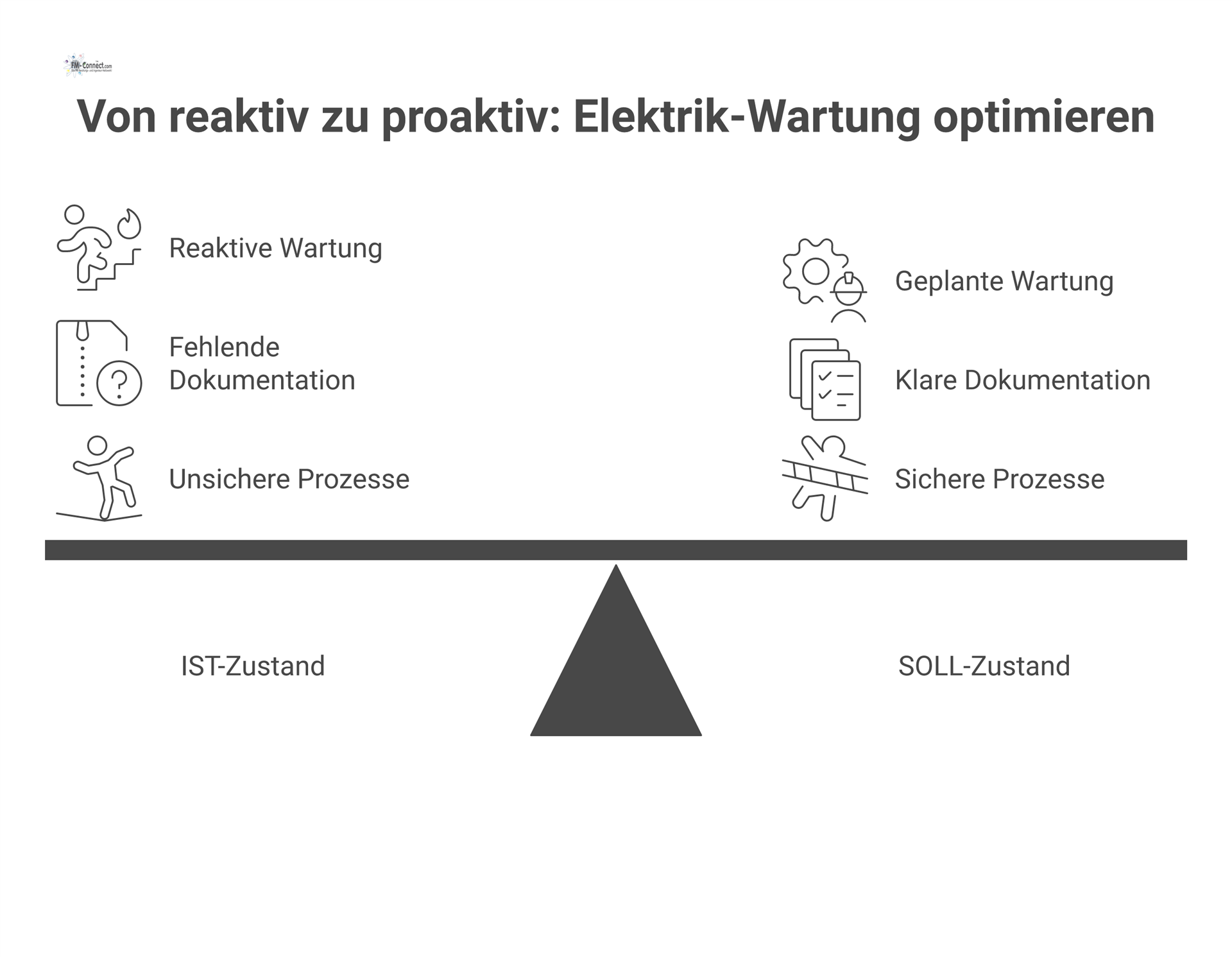

Die Wartung stellt sicher, dass das elektrische System sich im erforderlichen Zustand befindet. Die Instandhaltung beinhaltet vorbeugende Wartung, die regelmäßig durchgeführt wird, um Ausfälle zu vermeiden und die Ausrüstung in gutem Zustand zu halten, sowie Reparaturen, z. B. die Behebung oder den Austausch eines defekten Teils.
Beurteilung:
Vorbeugende Wartung wird nicht durchgeführt. Das elektrische System wird einmal im Jahr von einem VdS-Experten überprüft. Die Mängel werden dann behoben.
Anmerkung:
Verteilungen bewerten
Turnusmäßige Begehung und Dokumentation
Checkliste für Begehung erstellen
Arbeiten, bei denen die Gefahr des elektrischen Schlages, von Kurzschluss oder Lichtbogenbildung besteht, weshalb eine geeignete Arbeitsmethode angewendet werden muss;
Arbeiten, bei denen die Beschaffenheit der Betriebsmittel die sichere Ausführung bestimmter Tätigkeiten ermöglicht (z. B. Auswechseln von Sicherungseinsätzen oder Lampen), ohne dass dabei die Arbeitsmethoden nach 7.4 vollständig angewendet werden müssen.
Beurteilung:
Wartung oder Beseitigung von Mängeln sind Arbeiten, die geplant werden können. Diese werden im spannungsfreien Zustand durchgeführt.
Einhaltung der Technischen Regeln
Bei Bedarf müssen die Vorschriften für Arbeiten im spannungsfreien Zustand (6.2), Arbeiten unter Spannung (6.3) oder Arbeiten in der Nähe von spannungsführenden Teilen beachtet werden.
Beurteilung:
Die Bewertung der Arbeit und die Auswahl der Arbeitsmethode werden von der ausführenden Person oder dem externen Dienstleister vorgenommen. Klare Richtlinien oder Überwachung der Auswahl fehlen.

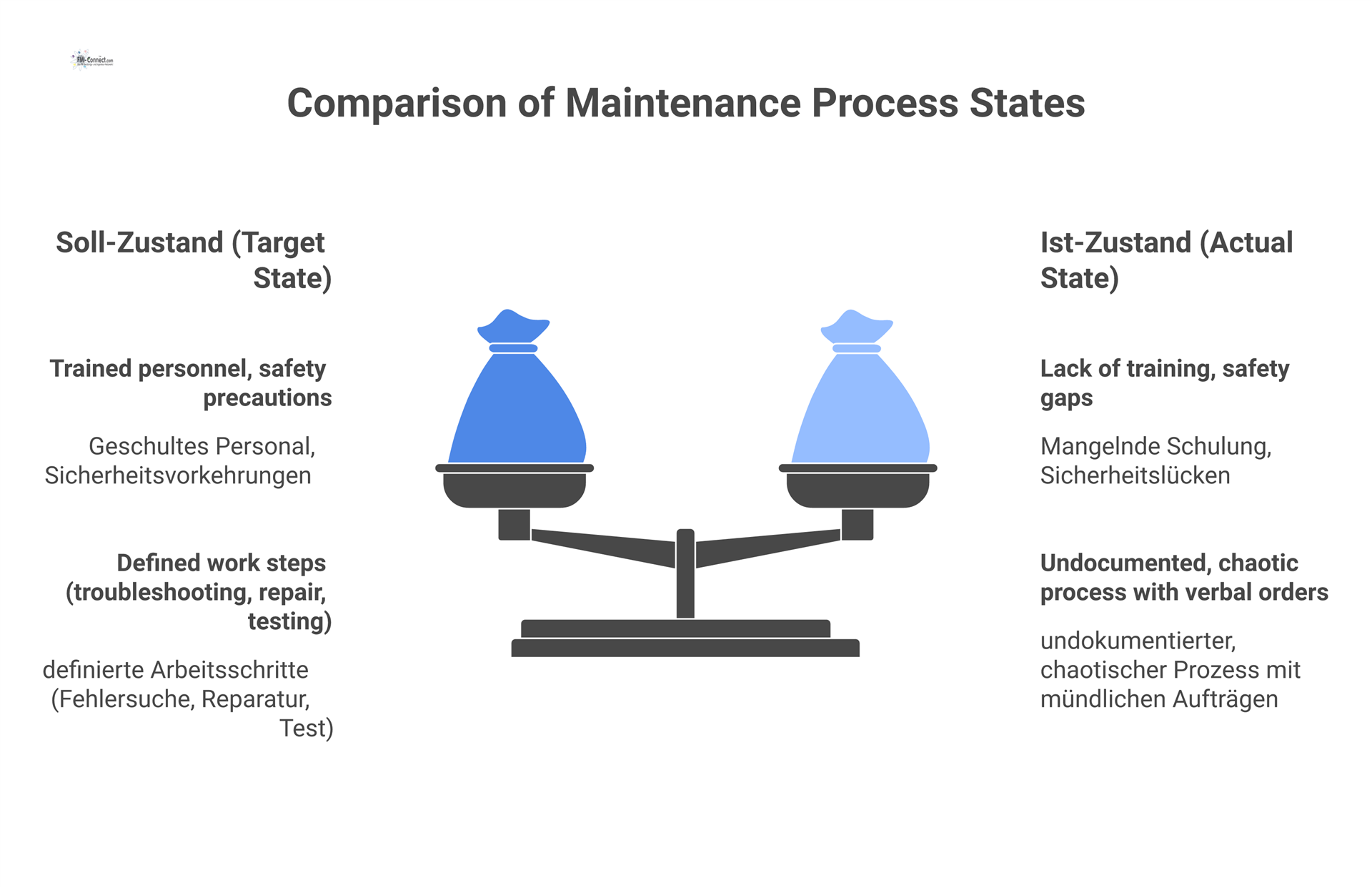

Personal
Alle Wartungsarbeiten müssen von der für das System verantwortlichen Person genehmigt werden.
Das Wartungspersonal muss angemessen unterwiesen oder technisch geschult sein, das heißt, technisch in der Lage sein, die Aufgabe auszuführen. Es müssen geeignete Werkzeuge, Mess- und Prüfgeräte sowie persönliche Schutzausrüstung verwendet werden, die sich alle in einem ordnungsgemäßen Zustand befinden müssen.
Beurteilung:
Externe Dienstleister arbeiten in der Regel an den elektrischen Anlagen. Diese werden einmal im Jahr in einer Sicherheitsunterweisung geschult. Weitere Schulungen finden nicht statt.
Anmerkung:
Gefährdungsbeurteilung
Elektrische Einweisung
Checkliste für Instandhaltungsarbeiten erstellen
Gefahren
Gefahren für andere Personen, Nutztiere und Eigentum müssen durch geeignete Sicherheitsmaßnahmen und Vorkehrungen verhindert werden.
Beurteilung:
Die Gefahrenbewertung und die Sicherung von Baustellen sind bei beiden geplanten Arbeiten mangelhaft. Arbeiten in erhöhten Positionen erfolgen oft ohne die Straße zu sperren.
Fehlerortung;
Fehlerbehebung und/oder Austausch von Teilen;
Wiederinbetriebnahme des instandgesetzten Anlagenteils.
Für einzelne Arbeitsschritte könnten unterschiedliche Arbeitsmethoden erforderlich sein.
Spezifische Anweisungen müssen für das Auffinden und Identifizieren von Fehlern unter Betriebsspannung oder Prüfspannung gegeben werden.
Bei der Fehlerdiagnose müssen die Anweisungen für die Arbeitsmethoden befolgt werden.
Bevor reparierte Systemteile wieder in Betrieb genommen werden, muss ihr ordnungsgemäßer Zustand durch geeignete Funktions- und Verifizierungstests und die notwendigen Einstellungen bestätigt werden.

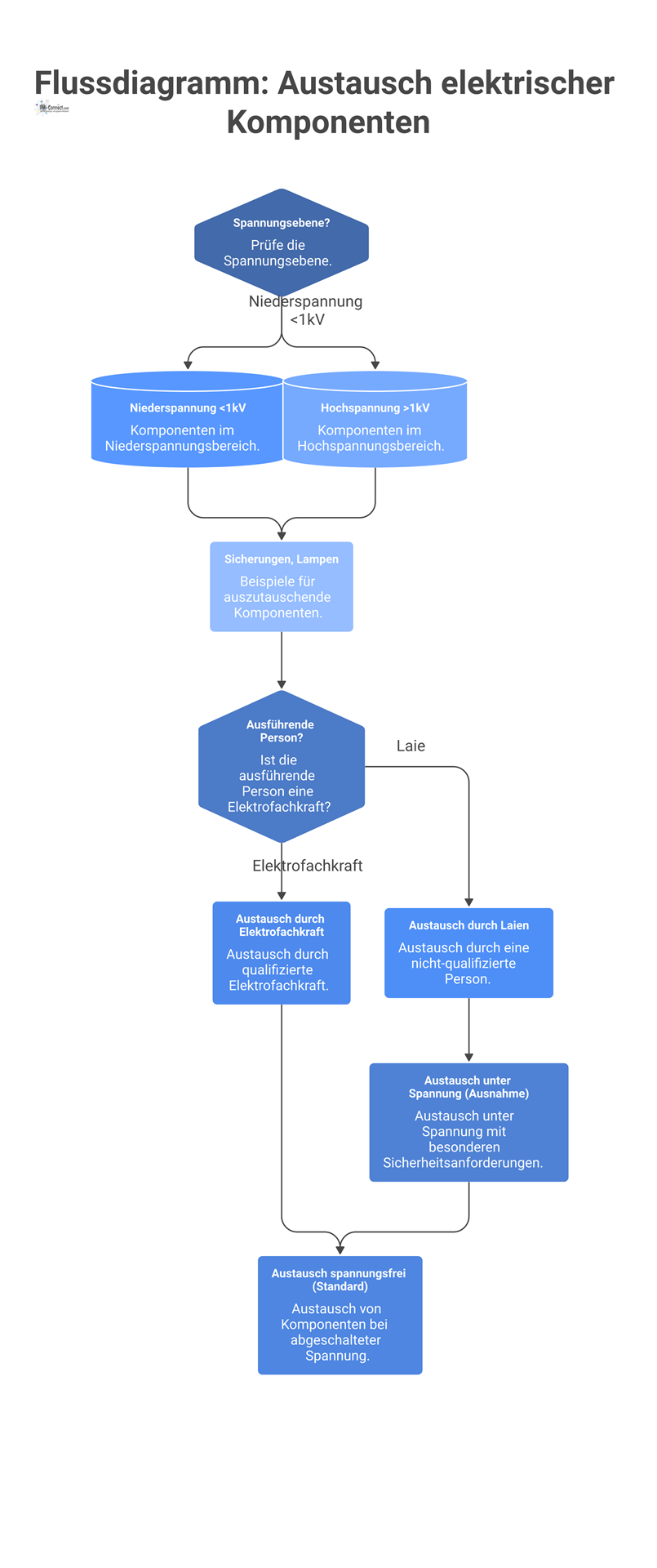

Sicherungseinsätze
Grundsätzlich sollten Sicherungseinsätze ausgetauscht werden, wenn sie spannungslos sind, es sei denn, es wird ein anderes sicheres Verfahren für den Austausch unter Spannung befolgt.
Wenn der Sicherungseinsatz in Niederspannungssystemen so installiert ist, dass Personen vor direktem Kontakt und den möglichen Auswirkungen eines Kurzschlusses geschützt sind, kann der Austausch von Laien durchgeführt werden, ohne die Spannungsabwesenheit zu überprüfen.
Bei Hochspannungssystemen muss der Austausch von einem qualifizierten Elektriker oder einer Person mit Ausbildung in Elektrotechnik unter Verwendung einer geeigneten Arbeitsmethode durchgeführt werden (siehe Abschnitt 6).
Beurteilung:
Grundsätzlich wird der Austausch von Sicherungen und Sicherungseinsätzen von qualifizierten Elektrikern durchgeführt. Die Aufgabe wird über eine Bestellung über den FM ServiceDesk in Auftrag gegeben. Ein separater Schlüssel wird in den Niederspannungsumspannwerken benötigt, um unbefugten Zugriff zu verhindern. Diese Bereiche müssen vor dem Sicherungswechsel zuerst aufgeschlossen werden. Externe Dienstleister erhalten Anweisungen, und es existieren keine schriftlichen Richtlinien zu diesem Thema.
Herausnehmen oder Einsetzen von Sicherungseinsätzen bei Nennspannungen bis 1 000 V
1. Sicherungseinsätze können entfernt oder eingesetzt werden:
a. wenn Schaltkreise spannungslos sind oder
b. falls bei Geräten ohne Lastschaltvermögen vor dem Austausch der zugehörigen Sicherungseinsätze:
-durch Messung nachgewiesen wird, dass ein Schaltgerät nach den Sicherungen abgeschaltet ist (im Fall von Schützen auch ein zugehöriger Hilfsschütz), oder
-die Trennung der Kontakte durch Inspektion klar erkennbar ist.
c. wenn unbeabsichtigtes Einschalten eines Schaltgeräts nach den Sicherungen während des Einsetzens der Sicherungseinsätze verhindert wird, beispielsweise durch Entfernen von Steuersicherungseinsätzen oder Überwachung des Schaltzustands von Hilfsschützen.
2. Niederspannungs-Spitzensicherungseinsätze (LV HRC) dürfen nur mit LV HRC-Sicherungsgriffen entfernt oder eingesetzt werden, es sei denn, Lasttrennschalter, Steckeinheiten oder ähnliche Vorrichtungen werden verwendet.
3. Stromführende Sicherungseinsätze dürfen nur ersetzt werden, wenn dies risikofrei geschehen kann.
Dies ist beispielsweise in Schaltkreisen mit geringer Leistung wie Hilfsschaltkreisen sicher möglich.
Für Schaltkreise mit höherer Leistung wie Motor-, Kondensator- und Heizungsschaltkreisen kann die Sicherheit gewährleistet werden, indem Ausrüstung mit Lastschaltvermögen verwendet wird. Beispielsweise sind Sicherungstrennschalter eine geeignete Option, während mehrpolige Sicherungstrennschalter nicht geeignet sind.
Für D0- und D-System-Sicherungseinsätze ist die Einhaltung von Tabelle 104 erforderlich.
Im Fall von NH-System-Sicherungseinsätzen müssen Gesichtsschutzschilde und NH-Sicherungsgriffe mit Hülsen verwendet werden. Diese Maßnahmen sollten von Personen durchgeführt werden, die eine spezielle Schulung und Anweisungen in Elektrotechnik erhalten haben, wie qualifizierten Elektrikern.
*) Die genannten Stromstärken beziehen sich nicht auf den möglichen Kurzschlussstrom zu Beginn.
Stromgrenzen für das gefahrlose Auswechseln von stromführenden Sicherungseinsätzen bei Nennspannung bis 1 000 V
| Sicherungssystem Typ | Nennspannung V | Nennstrom A *) | Laien | Elektrofachkräfte, elektrotechnisch unterwiesene Personen |
|---|---|---|---|---|
| DO, D | bis AC 400 | bis 63 | ja | ja |
| über 63 | nein | nein | ||
| D | über AC 400 | bis 16 | nein | ja |
| über 16 | nein | nein | ||
| DO, D | bis DC 25 | über 0 | ja | ja |
| DO | über DC 25 bis 60 | bis 6 | nein | ja |
| über DC 60 bis 120 | bis 2 | nein | ja | |
| über DC 120 | über 0 | nein | nein | |
| D | über DC 25 bis 60 | bis 16 | nein | ja |
| über DC 60 bis 120 | bis 5 | nein | ja | |
| über DC 120 bis 750 | bis 1 | nein | ja | |
| über DC 750 | über 0 | nein | nein |
Beurteilung:
Grundsätzlich wird der Austausch von Sicherungen und Sicherungseinsätzen von qualifizierten Elektrikern durchgeführt. In den Niederspannungsumspannwerken ist ein separater Schlüssel erforderlich, um unbefugten Zugang zu verhindern. Diese Bereiche müssen erst aufgeschlossen werden, bevor ein Sicherungswechsel vorgenommen werden kann. NH-Sicherungssysteme sind stets als Lasttrennschalter ausgelegt. Externe Dienstleister erhalten Anweisungen, und es existieren keine schriftlichen Anweisungen zu diesem Thema.
Make points under it - Herausnehmen oder Einsetzen von Sicherungseinsätzen bei Nennspannungen über 1 kV
1. Für Sicherungseinsätze mit Nennspannungen über 1 kV muss vor dem Entfernen oder Einsetzen der spannungslose Zustand hergestellt und sichergestellt werden.
2. Als Ausnahme hiervon dürfen spannungsführende Sicherungseinsätze mit Sicherungszangen oder äquivalenten systemspezifischen Isolationshilfen entfernt oder eingesetzt werden, wenn dies risikofrei möglich ist. Diese Ausnahme gilt auch für Systeme mit klappbaren oder ausfahrbaren Sicherheitseinrichtungen.
3. Als weitere Ausnahme dürfen in Systemen mit klappbaren oder ausfahrbaren Sicherungen Sicherungseinsätze von Hand ohne den Einsatz von Isolationswerkzeugen entfernt oder eingesetzt werden, wenn zumindest teilweiser Schutz vor direktem Kontakt mit unter Spannung stehenden Teilen und vor dem Betreten der Gefahrenzone gewährleistet ist.
4. Abweichend von diesem allgemeinen Verfahren können in Fällen von Mast- und Turmstationen sowie kleinen Transformatorenstationen, in denen Schaltgeräte für Hoch- und Niederspannungsseiten eindeutig zugeordnet sind, Sicherungseinsätze auf der Hochspannungsseite von Transformatoren mit Nennspannungen über 1 kV bis 30 kV manuell ohne den Einsatz von Isolationswerkzeugen entfernt oder eingesetzt werden, wenn die folgenden Bedingungen erfüllt sind:"
Die Ober- und Unterspannungsseite sind freigeschaltet.
Jede Trennstelle für die Oberspannungsseite ist vom Erdboden und von der Arbeitsstelle aus sichtbar.
Jede Trennstelle für die Unterspannungsseite ist von der Arbeitsstelle aus überwachbar; wenn Trennstellen von der Arbeitsstelle aus nicht einsehbar sind, müssen entsprechende Maßnahmen getroffen werden.
Ober- und Unterspannungsseite sind gegen Wiedereinschalten gesichert. Auf der Oberspannungsseite genügt ein Verbotsschild allein nicht.
Die Spannungsfreiheit ist sowohl auf der Oberspannungsseite zwischen Trennstelle und Sicherung als auch auf der Unterspannungsseite des Transformators festgestellt.
ANMERKUNG 1: Kleine Transformatorenstationen umfassen beispielsweise Garagen- und Kellertstationen, in denen der Transformator und seine Schaltgeräte für Hoch- und Niederspannung in demselben Raum untergebracht sind, sowie Prioritätsstationen und Kompaktstationen.
ANMERKUNG 2: 7.4.1.102.4 findet keine Anwendung auf Sicherungen vor Hauptzweigen, Motoren, mehreren parallel geschalteten Transformatoren und ähnlichen Konfigurationen.
Beurteilung:
Die Mittelspannungsebenen verwenden keine austauschbaren Sicherungseinsätze. Sie arbeiten mit Lasttrennschaltern mit Sicherungsfunktion. Daher muss dieser Punkt nicht weiter berücksichtigt werden.
Lampen und Zubehör
Bei Bedarf sollte der Austausch von Lampen und abnehmbaren Zubehörteilen wie Startgeräten im spannungslosen Zustand durchgeführt werden.
Falls in Niederspannungssystemen ein vollständiger Schutz gegen direkten Kontakt besteht, kann diese Arbeit auch von Laien unter Spannung durchgeführt werden.
In allen anderen Fällen, insbesondere in Hochspannungssystemen, muss der Austausch gemäß den Vorgaben für Reparaturarbeiten (7.3) erfolgen. Beim Austausch von nicht entfernbarer Zubehörteile muss eine geeignete Arbeitsmethode gemäß Abschnitt 6 verwendet werden.
Es ist unbedingt sicherzustellen, dass die verwendeten Ersatzteile für den Einsatz in der zu reparierenden Ausrüstung geeignet sind.
Beurteilung:
Arbeiten an elektrischer Ausrüstung werden ausschließlich von qualifizierten Elektrikern durchgeführt. Ersatzteile oder neue Produkte werden mit den zuständigen Personen abgestimmt. Bei Anlagen über 1000V werden Reparaturen und Wartungsarbeiten nur bei abgeschaltetem Gerät durchgeführt.
Vorübergehende Unterbrechung der Arbeit
Bei vorübergehender Unterbrechung von Wartungsarbeiten muss die verantwortliche Person für die Arbeit alle erforderlichen Maßnahmen ergreifen, um den Zugang zu unter Spannung stehenden Teilen zu verhindern und eine unbefugte Betätigung des elektrischen Systems zu unterbinden.
Falls erforderlich, sollte die für das System verantwortliche Person über eine solche Unterbrechung informiert werden.
